Технологии сенсорных экранов изменили то, как люди взаимодействуют с устройствами — от повседневных смартфонов до промышленных сенсорных мониторов, розничных POS-терминалов и интерактивных дисплеев киосков.
Каждая сенсорная технология имеет свои сильные стороны, ограничения и предпочтительные сценарии применения. Правильный выбор — ключ к долговременной надёжности, отличному качеству изображения и экономической эффективности.
В этом руководстве мы рассмотрим наиболее распространённые технологии сенсорных экранов:
- Projected Capacitive (PCAP)
- Surface Acoustic Wave (SAW)
- Resistive
- Surface Capacitive
- Infrared (IR)
- и другие развивающиеся технологии.
Мы сравним принцип их работы, плюсы и минусы, а также области, где они наиболее эффективны.
1. Технология проекционно-ёмкостного (PCAP) сенсора
Принцип работы

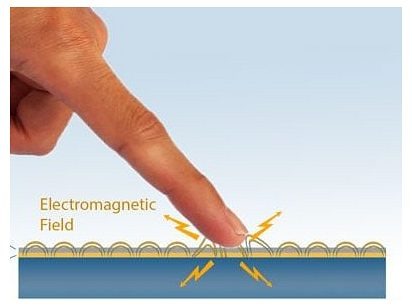

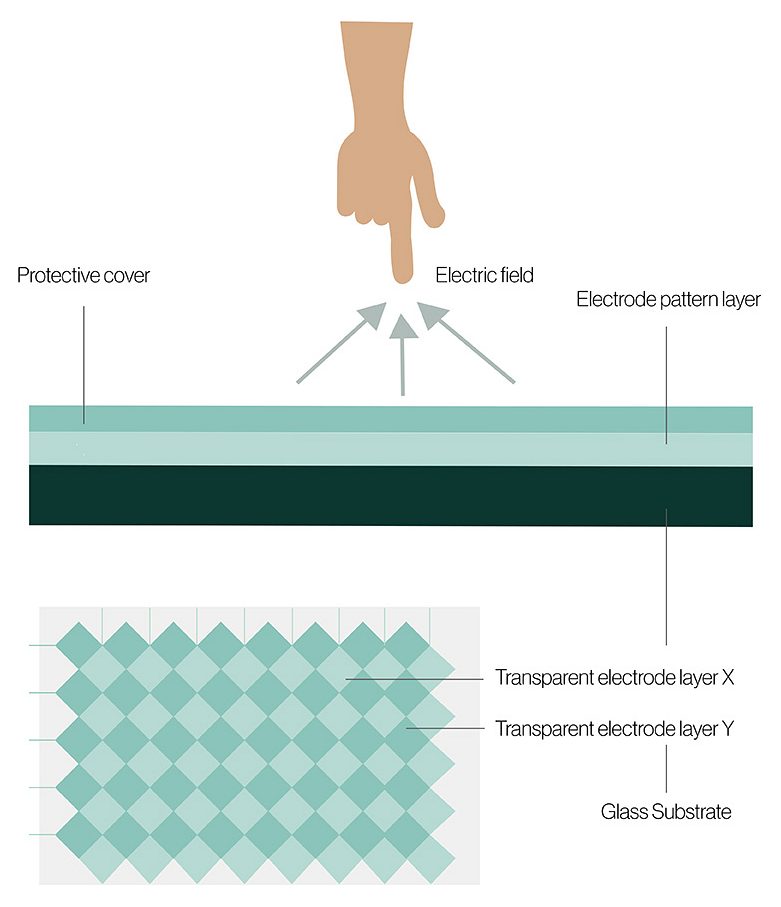

PCAP-сенсорный монитор использует прозрачную проводящую сетку (часто из оксида индия-олова), ламинированную между слоями стекла или плёнки. Когда палец или проводящий стилус приближается к экрану, меняется электростатическое поле, и контроллер определяет точную точку касания.
Эта технология стала стандартом для смартфонов и планшетов, но также широко применяется в промышленных сенсорных дисплеях и розничных интерактивных системах.
Преимущества
- Multi-touch & жесты – распознаёт несколько точек касания (сведение/разведение, масштабирование, поворот и т. д.).
- Отличная оптическая ясность – высокая светопропускание обеспечивает яркое и чёткое изображение.
- Прочное стекло – может устанавливаться за защитным стеклом без потери точности.
- Быстрый отклик – минимальная задержка обеспечивает плавное взаимодействие.
- Отсутствие механического износа – нет движущихся частей.
Недостатки
- Ограничения с перчатками – стандартный PCAP не распознаёт непроводящие перчатки без специальной настройки.
- Более высокая стоимость – дороже резистивных и поверхностно-ёмкостных решений.
- Чувствительность к ЭМ-помехам – требует аккуратной инсталляции рядом с мощными источниками ЭМИ.
Лучшие сферы применения
- Смартфоны, планшеты, ноутбуки
- Розничные POS-терминалы
- Интерактивные киоски
- Промышленные HMI с поддержкой работы в перчатках
2. Технология поверхностно-акустических волн (SAW)
Принцип работы

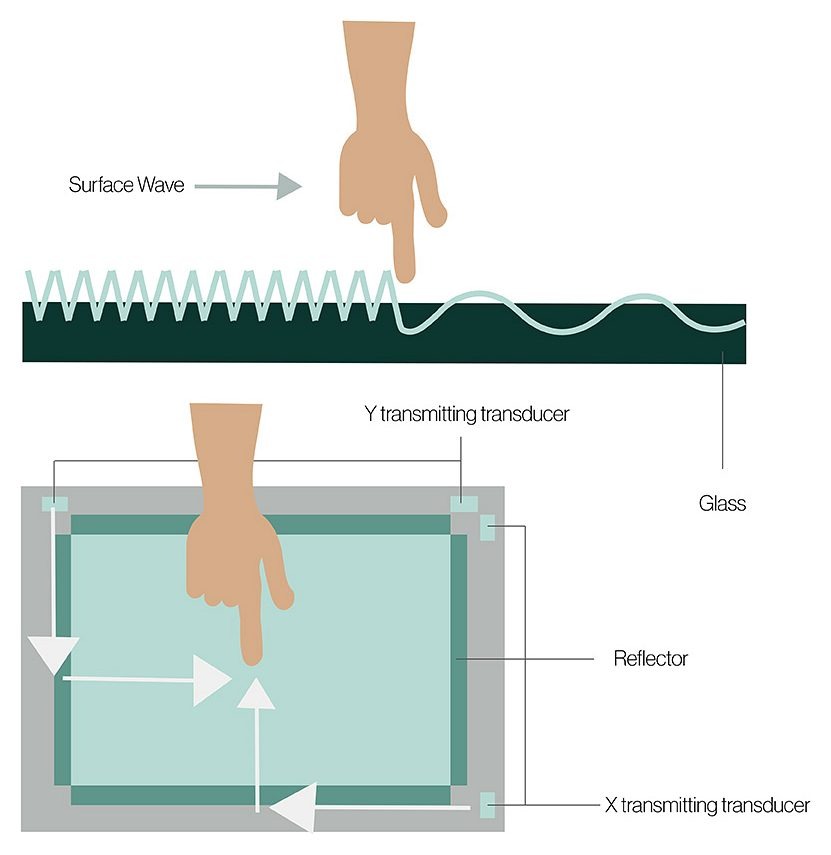

SAW-сенсорные мониторы передают ультразвуковые волны по поверхности стекла. При касании часть волны поглощается, и датчики фиксируют это изменение, определяя координаты контакта.
Преимущества
- Исключительное качество изображения – отсутствует металлическое покрытие, максимальная прозрачность.
- Высокая износостойкость – устойчивость к царапинам, подходит для частого использования.
- Разные типы ввода – работает пальцем, в перчатке или мягким стилусом.
Недостатки
- Чувствительность к загрязнениям – грязь, вода или жир могут мешать работе.
- Обычно одноточечный ввод – как правило, без поддержки multi-touch.
- Риск повреждения стекла – при сильном ударе возможно разрушение.
Лучшие сферы применения
- Банкоматы
- Внутренние киоски в музеях, аэропортах, торговых центрах
- Информационные пункты в чистых помещениях
3. Резистивная сенсорная технология
Принцип работы

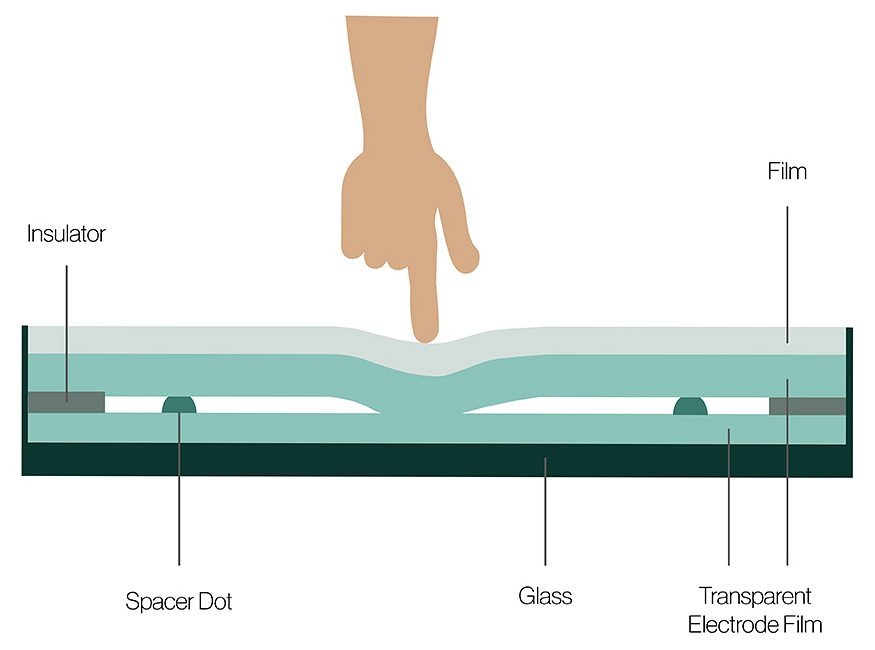

Резистивный сенсорный экран состоит из двух гибких слоёв, разделённых воздушным зазором. При нажатии слои контактируют, изменяется электрическое сопротивление, и касание регистрируется.
Преимущества
- Низкая стоимость – оптимально для бюджетных проектов.
- Универсальный ввод – работает с любыми объектами: палец, ручка, перчатка.
- Пыле- и влагозащита – герметичная поверхность для сложных условий.
Недостатки
- Меньшая яркость – несколько слоёв снижают светопропускание.
- Обычно одно касание – ограниченная поддержка жестов.
- Износ поверхности – верхний гибкий слой подвержен царапинам.
- Требуется усилие – чувствительность ниже, чем у ёмкостных.
Лучшие сферы применения
- Промышленные панели управления
- Медицинское оборудование
- POS-системы на производствах и рынках
4. Поверхностно-ёмкостная сенсорная технология
Принцип работы

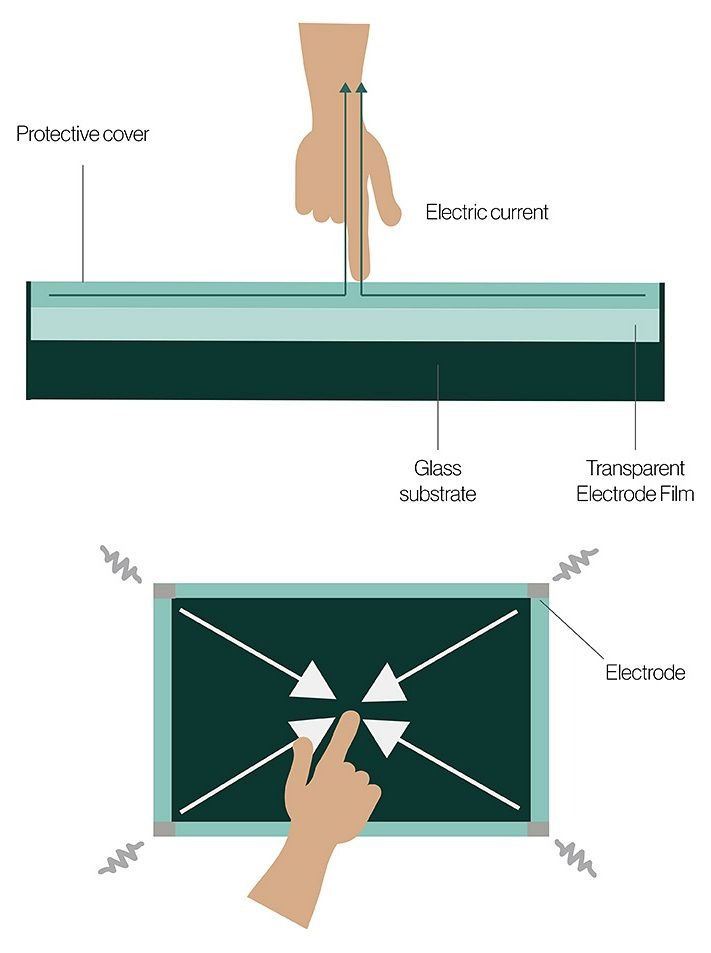

Поверхностно-ёмкостные экраны используют прозрачное проводящее покрытие на стекле. Напряжение подаётся на углы, а при касании меняется ток, который фиксируется датчиками.
Преимущества
- Прочное стекло – длительный срок службы и стойкость к царапинам.
- Лучшая прозрачность – меньше слоёв, чем в резистивных конструкциях.
- Низкое обслуживание – отсутствуют подвижные элементы.
Недостатки
- Ввод только пальцем – перчатки и обычный стилус не подходят.
- Одно касание – нет нативной поддержки multi-touch.
- Ниже чувствительность – менее отзывчивы, чем PCAP.
Лучшие сферы применения
- Игровые автоматы
- Билетные киоски
- Торговые автоматы
5. Инфракрасная (IR) сенсорная технология
Принцип работы
Инфракрасный сенсорный монитор имеет рамку из ИК-светодиодов и фотодетекторов, создающих невидимую ИК-сетку над экраном. Касание прерывает лучи, после чего вычисляются координаты перекрытия.
Преимущества
- Без плёнок и покрытий – 100% оптическая ясность.
- Любой тип ввода – работает с перчатками, стилусом или инструментами.
- Оптимально для больших размеров – подходит для дисплеев 32–100″.
Недостатки
- Загрязнение рамки – пыль или насекомые могут перекрывать датчики.
- Более толстые рамки – необходимы для размещения светодиодов и датчиков.
- Небольшая задержка – может уступать PCAP при быстрых жестах.
Лучшие сферы применения
- Крупноформатные интерактивные доски
- Уличные информационные киоски
- Дисплеи Digital Signage в общественных местах
6. Другие технологии сенсорных экранов

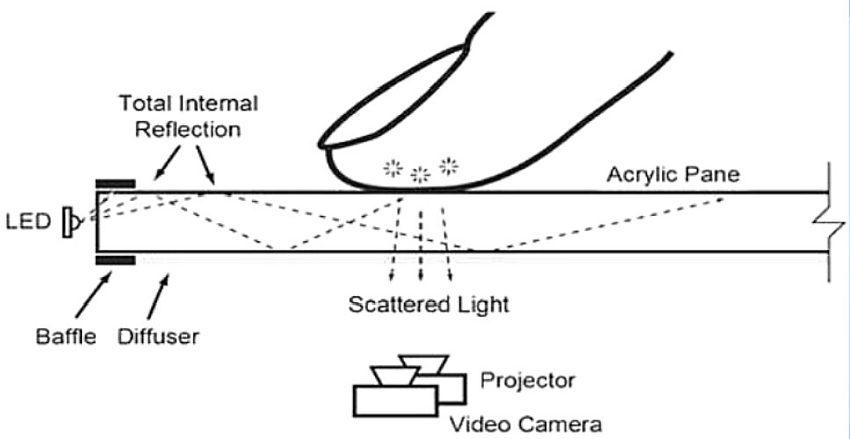

Оптическая визуализация (Optical Imaging)
Использует камеры для обнаружения теней или отражений от касания.
Плюсы: работает с любым типом ввода, масштабируется для больших стен.
Минусы: менее точна по сравнению с PCAP.

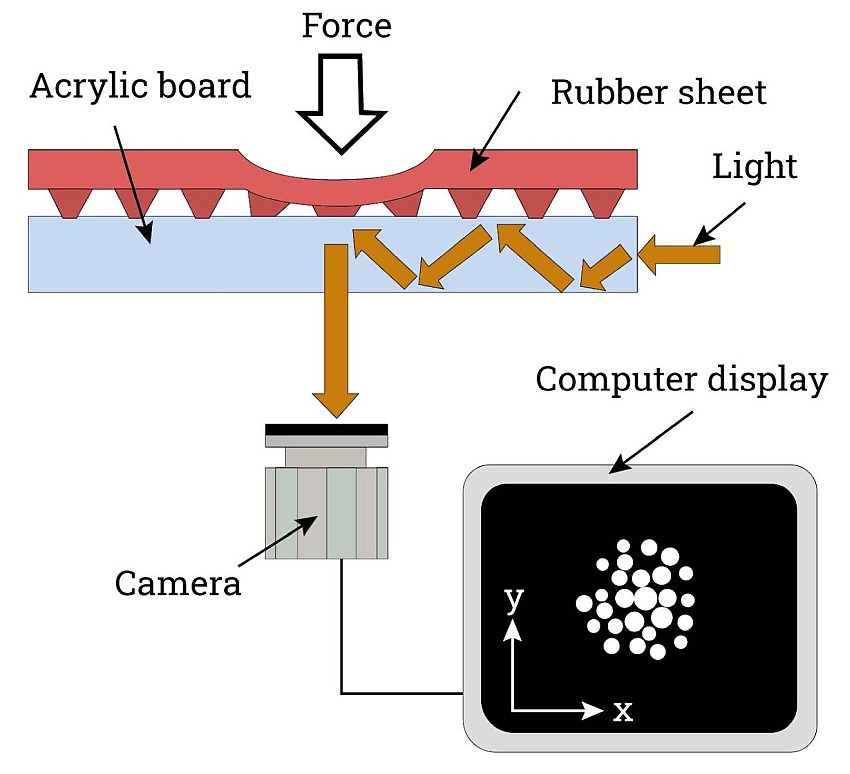

Определение силы нажатия (Force-Sensing)
Измеряет фактический уровень давления на поверхность дисплея.
Плюсы: фиксирует переменную силу касания.
Минусы: более высокая стоимость, нишевые применения.
Сравнительная таблица сенсорных технологий
| Технология | Multi-touch | Тип ввода | Оптическая ясность | Надёжность | Стоимость | Типичные применения |
|---|---|---|---|---|---|---|
| PCAP | Да | Палец, специальный стилус | Отличная | Высокая | Высокая | POS, киоски, планшеты |
| SAW | Нет | Палец, мягкий стилус | Отличная | Высокая | Средняя | Банкоматы, инфо-пункты |
| Resistive | Нет | Любой | Удовлетворительная | Средняя | Низкая | Промышленные HMI |
| Surface Capacitive | Нет | Только палец | Хорошая | Высокая | Средняя | Игровые автоматы, вендинг |
| Infrared | Да | Любой | Отличная | Высокая | Средняя | Большие дисплеи |
| Optical Imaging | Да | Любой | Хорошая | Средняя | Средняя | Интерактивные стены |
Как выбрать подходящий сенсорный монитор
При выборе сенсорного дисплея учитывайте:
- Условия эксплуатации – помещение, улица, чистая комната, пыльный склад или влажная зона.
- Способ ввода – будут ли пользователи в перчатках? Нужна ли поддержка стилуса?
- Бюджет – сбалансируйте стоимость покупки и обслуживание.
- Надёжность – требуемая стойкость к царапинам, ударам или вандализму.
- Качество изображения – насколько важны точность цветопередачи и яркость?
- Функции сенсора – нужен ли multi-touch и жесты или достаточно одиночного касания?
Заключение
Не существует единственной универсальной технологии сенсорных мониторов.
- Projected Capacitive (PCAP) доминирует в потребительской электронике и премиальных интерактивных киосках благодаря скорости, прозрачности и поддержке multi-touch.
- Resistive остаётся востребованной в жёстких промышленных условиях, где используются перчатки и инструменты.
- Infrared отлично подходит для крупноформатного сенсорного Digital Signage и совместных досок.
- SAW обеспечивает непревзойдённую прозрачность для помещений с чистой средой и одноточечным вводом.
Соотнеся технологию со средой, бюджетом и ожиданиями пользователей, вы обеспечите максимальную доступность, удовлетворённость и ROI.
