Новый модуль семейства X20X имеет запатентованный дизайн, значительно улучшенный, по сравнению с ныне-устаревшим EM202 модулем.
Пара новых EM/RJ модулей семейства X20X напрямую замещают устаревший EM202.
Все важные механические размеры были сохранены, а также обеспечена полная электрическая и функциональная совместимость с модулем EM202.
Новые X20X устройства требуют меньше исходных материалов (сырья) для производства модулей. Кроме того, отсутствие заливки эпоксидной смолой облегчает разделение компонентов при переработки отработанных устройств!
Открытый дизайн печатной платы обеспечивает естественную циркуляцию воздуха вокруг интегральной схемы и, как следствие, более низкую температуру.
Вес скомбинированной пары модулей EM203A и RJ203A составляет лишь 9.4 грамма. Это 50% от веса одного модуля EM202.
Новое семейство модулей X20X включает в себя как недорогие, готовые к использованию конвертеры интерфейсов (решения "COM по IP"), так и BASIC-программируемые решения, основанные на T1000 ASIC контроллере.
Хороши Отдельно. Идеальны в комплекте.
Устройства семейства X20X подразделяются на два типа: EM модули - которые включают в себя ЦПУ, Ethernet контроллер, память и другие цифровые схемы; модульные разъемы RJ, имеющие трансформаторную развязку Ethernet, RJ45 разъем и экранированный корпус, который частично "прикрывает" модуль.
EM модули могут использоваться с любыми стандартными разъемами Ethernet (например, разъем YCL-PTC1111-01G RJ45 с интегрированной трансформаторной развязкой).
В зависимости от модели и конфигурации эти устройства могут работать либо как конвертеры интерфейсов, либо как BASIC-программируемые контроллеры.
Каждый модуль семейства Х20Х имеет несколько светодиодов состояния.
RJ модули объединяют стандартный интерфейс 10/100BaseT и RJ45 разъем.
Уникальный запатентованный дизайн RJ модуля минимизирует требуемую площадь печатной платы и позволяет встраивать другие компоненты (такие как Ethernet контроллер) прямо под ним.
Легкий корпус, частично-прикрывающий модуль, обеспечивает ему лучшую механическую прочность и хорошую циркуляцию воздуха (за счет открытой части устройства).
Передняя панель корпуса - полупрозрачна, что позволяет пользователю следить за светодиодной индикацией состояния ethernet.
Идеальны в Комплекте

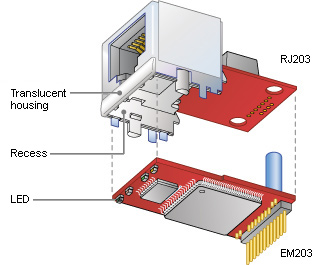

EM и RJ модули прекрасно совмещаются друг с другом. EM устройство встраивается прямо под RJ модуль, что обеспечивает эффективное исользование выделенной площади печатной платы.
В такой конфигурации светодиоды EM модуля оказываются прямо за полупрозрачной панелью корпуса RJ устройства. Таким образом, пользователь сможет одновременно наблюдать за состоянием как RJ, так и EM модуля.
