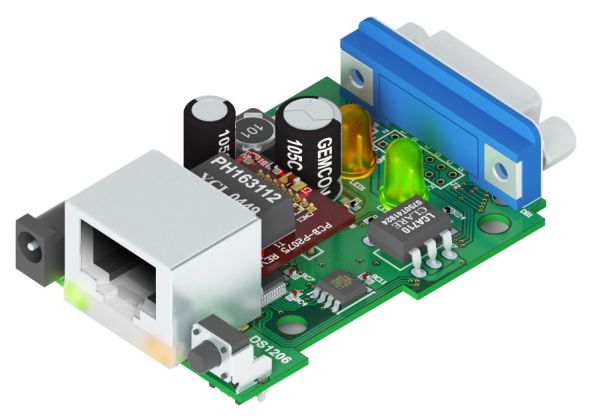

DS1206N - это BASIC-программируемая плата, в первую очередь предназначенная для задач удаленного управления последовательным устройством и преобразования интерфейсов RS232/Ethernet ("serial-over-IP"). Поставляется с загруженной полнофункциональной прошивкой "serial-over-IP".

Так же, как и для контроллера DS1206, особенностью платы DS1206N является много-канальный последовательный порт. Устройство имеет единственный DB9 разъем, но на нем можно реализовать до 3.5 независимых последовательных канала. Если вы не используете DSR и DTR линии, то их можно сконфигурировать под Rx и Tx линии дополнительного канала. То же самое подходит для сигналов RTS и CTS. В общей сложность возможно реализовать до 15 различных комбинаций.

Доступны три модификации платы с различными реализациями последовательного порта и электропитания. Поставляется с загруженной полнофункциональной прошивкой "serial-over-IP".

Технические характеристики:

• Доступно три модификации: DS1206N-RS, DS1206N-TM и DS1206N-TS.
• Основан на высокопроизводительном 88МГц ASIC (T1000) контроллере.
• 10/100BaseT, auto-MDIX Ethernet порт.
• 3.5 последовательных канала:
  • DS1206N-RS: RS232 порт (DB9M разъем);
  • DS1206N-TM, "-TS": TTL последовательный порт ("пиновый" разъем);
• Скорость до 921,600 б/с;
• Режимы четности: None/even/odd/mark/space;
• Формат передачи данных 7/8 бит;
• Полнодуплексный режим с опцией flow control (контроль потока);
• DS1206N-TM и "-TS": Полудуплексный режим с контролем направления передачи данных;
• Гибкая конфигурация линий (до 15 различных вариантов), например:
• Одиночный канал: RX, TX, CTS, RTS, DSR и DTR линии;
• 3.5 канала: RX, TX, RX2, TX2, RX3, TX3 и RX4 линии.
  • DS1206N-RS: опционально "12В" выход через DB9M разъем;
  • DS1206N-TM: опционально "12В" вход через последовательный порт.
• До 1024КБ flash-памяти под прошивку, приложения и данные.
• 2КБ EEPROM для хранения данных.
• 4 светодиода:
• зеленый и красный светодиоды общего состояния на верхней панели устройства;
• светодиоды Ethernet статуса на RJ45 разъеме.
• Программно-контролируемый встроенный PLL.
• Питание:
  • DS1206N-RS, "-TM": встроенный преобразователь, 10-24В (12В номинал);
  • DS1206N-TS: прямой вход 3.3В (допуск +/- 5%).
• Размеры платы: 52.6x38.0мм.
• Прошивка обновляется через последовательный порт (RS232) или ethernet.
