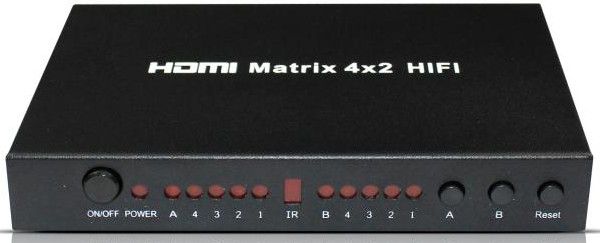

HDMI True Matrix 4x2

INTRODUCCIÓN

La matriz HDMI HIFI 4X2 proporciona acceso a cuatro fuentes HDMI con salida de audio estéreo, utilizando cuatro dispositivos HDMI. La matriz permite cambiar fácilmente o dividir cuatro dispositivos HDMI a dos monitores o proyectores compatibles con HDMI. Una de las salidas HDMI cuenta con salida de audio por SPDIF o por salida de audio estéreo de 3.5 mm. La matriz también puede colocarse al final de un cable HDMI largo para regenerar la señal HDMI.

Nuestros dispositivos ofrecen soluciones para problemas de ruido, espacio y seguridad, control de centro de datos, distribución de información, presentaciones en salas de conferencias, entornos de capacitación escolar y corporativa.

OPERACIÓN Y CONEXIÓN:

1. Conecta un cable de cada dispositivo fuente HDMI en las entradas de la matriz HDMI.
2. Conecta un cable de cada pantalla (monitor o proyector) en las salidas HDMI.
3. Conecta la salida de audio SPDIF o COAX con el equipo estéreo.
4. Utiliza el puerto de control remoto RMT-IR para cambiar entre fuentes de forma remota.
5. Conecta la fuente de alimentación de 5V a la matriz HDMI 4x2HIFI.

DESCRIPCIONES DEL PANEL

CONECTIVIDAD Y OPERACIÓN

1. Conecta la fuente de entrada HDMU (como HD-DVD, PS3 STB) al Transmisor
2. Conecta un cable CAT-5e/6 a ambas salidas del  Transmisor y a la entrada del Receptor.
3. Conecta la salida del Receptor a la pantalla (como HD-LCD, HD-DLP)
4. Conecta una fuente de alimentación en el transmisor y otra en el Receptor

ESPECIFICACIONES

• Versión HDMI : HDMI1.3b
• Versión HDCP : HDCP1.2
• Resolución HDMI : 24/50/60fs/1080p/1080i/720/576p/576i/480p/480i
• Formato de color de vídeo compatible : 24 bit/color profundo 30 bit, 36 bit
• Formato de audio compatible : DTS-HD/Dobly-true HD/LPCM7.1/DTS Dolby-AC3/DSD
• Ancho de banda de transmisión máximo : 225MHz
• Ancho de banda máximo : 6.75Gbps
• Señal TMDS de entrada/salida : 0.5-1.5 Voltios p-p
• Señal DDC de entrada/salida : 5 Voltios p-p (TTL)
• Distancia del cable de entrada : < 15m AWG26
• Distancia del cable de salida : < 25m AWG26
• Corriente máxima de trabajo :  900mA
• Formato del adaptador de corriente : AC (50HZ,60HZ) 100V-240V, Salida DC5V/1.4A
• Rango de temperatura de operación : (-15 a +55ºC)
• Rango de humedad de operación … 5 al 90% RH (Sin Condensación)
• Dimensiones (LxAnxAl) : 134x89x22(mm)
• Peso : 330 g

INSTRUCCIONES DE OPERACIÓN DEL CONTROL REMOTO IR

1. Primero retira la película de plástico insertada en la parte posterior de la placa del control remoto
2. La A y B significan la salida HDMI A y B.
3. Si la señal sale de A, solo presiona la tecla numérica debajo de la línea A. Por ejemplo, después de presionar la tecla 2 debajo de la línea A, la señal 2 saldrá de A
4. Se recomienda encarecidamente insertar la película de plástico en la parte trasera de la placa del control remoto cuando este no se utilice durante mucho tiempo.

NOTAS:
Por favor, utiliza la máquina según las instrucciones proporcionadas para garantizar una vida útil prolongada de la máquina.

1. La máquina debe colocarse lejos de lugares húmedos, de alta temperatura, polvorientos, erosivos y con ambientes oxidantes.
2. Todas las piezas estarán libres de fuertes sacudidas, impactos o caídas.
3. Está prohibido tocar el adaptador de corriente con las manos mojadas.
4. Sostén la cabeza del adaptador de corriente y no tires del cable de alimentación al desconectarlo del enchufe.
5. Apaga la corriente cuando la máquina no se utilice durante mucho tiempo.
6. No abras la cubierta ni toques las partes internas de la máquina.
7. Utiliza el adaptador de corriente original de fábrica.

Antes de encender, por favor verifica cuidadosamente la línea de conexión y asegúrate de que todas las interfaces estén conectadas correctamente. La forma común de solucionar problemas se muestra a continuación:


PAQUETE ESTÁNDAR

• 1 Transmisor de matriz HDMI HDMX0402HiFi
• 1 Receptor HDEX101S60M
• 1 Adaptador de Corriente
• 1 Año de Garantía
• Manual del Usuario
