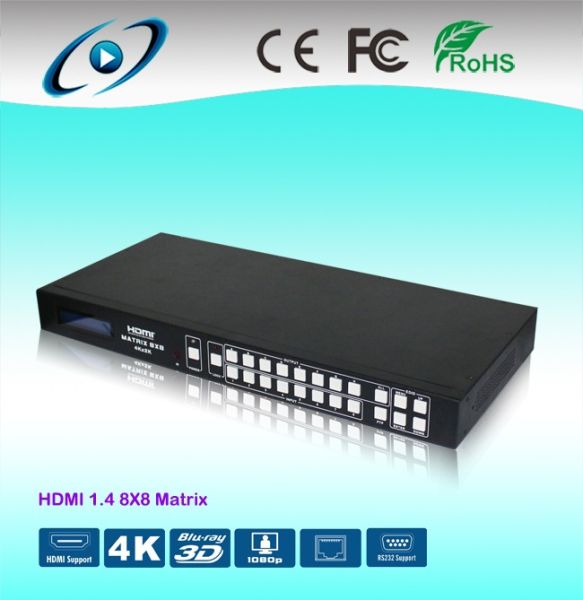

8X8 HDMI1.4 Matrix

Die 8x8 HDMI Matrix mit EDID-Steuerung verbindet acht HDMI-Quellen mit acht Displays. Diese Matrix bietet acht HDMI-Ausgänge und jeder HDMI-Ausgang unterstützt 1080p Full HD bis zu 4K sowie alle 3D-Formate und unterstützt unabhängige EDID-Steuerung. Sie funktioniert mit Blu-Ray-Playern, Set-Top-Boxen, Heimkino-PCs und Spielkonsolen, die mit einem HDMI-Display verbunden sind. Jede Quelle ist jederzeit auf jedem Display über die mitgelieferte IR-Fernbedienung, RS-232, TCP/IP oder durch Verwendung der Auswahltasten auf der Frontblende zugänglich.

2. Eigenschaften

l        HDMI V1.4 unterstützt: 4K x 2K@30Hz,1080P@120Hz, und 1080P 3D@60Hz

l        Deep Color unterstützt 48/36/30/24-Bit

l        Unterstützt LPCM 7.1CH, Dolby True HD, Dolby Digital Plus und DTS-HD Master Audio-Übertragung

l        Ermöglicht es, dass eine beliebige Quelle gleichzeitig auf mehreren Displays angezeigt wird

l        Ermöglicht es, dass ein beliebiges HDMI-Display jederzeit eine beliebige HDMI-Quelle einsehen kann

l        8 Eingangsanschlüsse unterstützen unabhängiges EDID

l        Unterstützt RS-232, Fernbedienung, Bedienfeldsteuerung und TCP/IP-Steuerung

l        Frontblenden-LCD-Display für Statusrückmeldung

•  8x8 HDMI-Matrix----------------------------------------------------------    1 Stück
• 12V/3A DC-Netzteil----------------------------------------------      1 Stück
• Bedienungsanleitung--------------------------------------------------------     1 Stück
• HDMI-Matrix IR-Fernbedienung------------------------------------------------      1 Stück
• Montageohren-------------------------------------------------------------     2 Stück
• RS232-Kabel----------------------------------------------------------------     1 Stück

4. TASTENFUNKTIONEN

4.1 Frontblende

1.LCD-Display:Zeigt den Status der Eingabe-Auswahl, EDID-Informationen usw. an.

2.IR-Empfängerfenster:Empfängt das IR-Signal von der Fernbedienung von 8x8.

3.POWER:Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Die LED leuchtet grün, wenn das Gerät eingeschaltet ist, rot, wenn es im 'Standby'-Modus ist.

4.LOCK:Drücken Sie diese Taste, um alle Tasten auf der Blende zu sperren, drücken Sie erneut, um zu entsperren. Die rote LED leuchtet, wenn die Taste gesperrt ist, im umgekehrten Fall erlischt sie beim Entsperren.

5.Bereich der HDMI-Auswahltasten:

• HDMI-Auswahltaste 1 bis 8:Drücken Sie, um die Ausgabe von 1 bis 8 auszuwählen.
• Alle Tasten für HDMI-Ausgänge:Drücken Sie, um alle Ausgänge von 1 bis 8 auszuwählen.

6.Bereich der HDMI-Eingangsauswahl:

• HDMI-Eingangsauswahl-Taste 1 bis 8:Drücken Sie, um die Eingabe von 1 bis 8 auszuwählen.

7.PTP-Taste:Drücken Sie, um alle Eingänge und Ausgänge zu spiegeln (z. B. Ausgang 1 zu Eingang 1, Ausgang 2 zu Eingang 2 usw.).

8.EDID-Steuerungsbereich:

• Menütaste:Drücken Sie, um den EDID-Einstellmodus zu betreten.
• Eingabetaste:Drücken Sie, um die Einstellung zu bestätigen und zu speichern.
• UP-Taste:Drücken Sie, um den Wert des Segments zu ändern.
• Down-Taste:Drücken Sie, um den Wert des Segments zu ändern.

4.2 Rückseite

1.PC-Steuerung:Zeigen den Status der Eingabe-Auswahl, EDID-Informationen usw. an.

TCP/IP: Dieser Anschluss ist die Verbindung für TCP/IP-Steuerungen, verbinden Sie ihn mit einer aktiven Ethernet-Verbindung mit einem RJ45-Steckerkabel.

RS232: Schließen Sie einen PC oder ein Steuersystem mit einem D-Sub-9-poligen Kabel für die Übertragung von RS-232-Befehlen an.

2.Bereich der HDMI-Eing
