Version 1.3  HDMI to 2x H

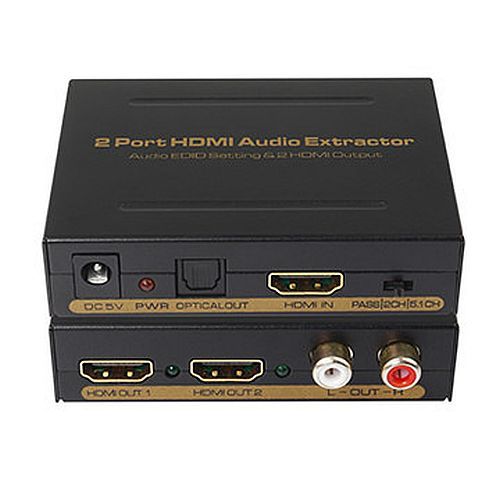

Der 2 Port HDMI Audio Extractor ermöglicht den Anschluss von zwei HD-Displays/TVs an eine HDMI-Quelle und extrahiert auch Audiosignale aus Ihrer HDMI-Quelle. Sie können Ihr original HDMI-Audiosignal nehmen und in ein digitales optisches oder analoges 2-Kanal-Audioausgangssignal umwandeln. Dieses Produkt unterstützt Dolby Digital AC-3, DTS, LPCM und andere digitale Audioformate  Ausgabe. Dies ist ein perfekter Audio-Extractor für Ihren DVD, Blu-Ray DVD, PS3, X360BOX, HD Player, PC etc.

MERKMALE：

• 1X HDMI-Eingang und 2X HDMI-Ausgang, können HDMI-Audiosignale synchron trennen. Unterstützt 1x SPDIF optischen digitalen Audioausgang, 2-Kanal-RCA analoge Audioausgabe
• Unterstützt HDMI-Eingang bis zu 1080P/60Hz, unterstützt 3D (24/30fs)
• Unterstützt SPDIF-Digitalaudioformat: Dolby Digital (AC3), DTS, LPCM, und unterstützt 5.1CH
• Unterstützt 3 Modi der EDID-Verwaltung für Audioformate, kann zwischen integriertem EDID (2CH/5.1CH) und externem EDID (TV) umschalten.
• LED-Anzeige: Wenn die Quelle oder Senke arbeitet, leuchtet die zugehörige LED.
• Verwendet 24bit / 192KHz DAC
• Kein Qualitätsverlust
• In wenigen Minuten installiert
• DC5V/1A Netzteil

BEDIENUNG UND ANSCHLUSS:

1. Verbinden Sie ein HDMI-Kabel von einem DVD/Blu-ray-Player mit dem HDMI-Eingangsanschluss des Extractors.
2. Verbinden Sie ein HDMI-Kabel vom Fernseher/Monitor mit dem HDMI-Ausgangsanschluss des Extractors.
3. Wenn Sie einen digitalen Ton benötigen, schließen Sie einen optischen Faser vom digitalen Verstärker in den SPDIF-Ausgangsanschluss des Extractors an.
4. Wenn Sie einen analogen Ton benötigen, schließen Sie zwei AV-Kabel vom analogen Verstärker/TV in die analogen Audioausgangsanschlüsse des Extractors an, der Kanal muss entsprechend sein, und schalten Sie den EDID-Modus auf 2CH um.
5. Schließen Sie das 5V-Netzteil an den Extractor an und stecken Sie es in die Steckdose.

SPEZIFIKATIONEN:

HDMI-Auflösung ………………………….............................. bis zu 1080P/50/60fs (3D 24/30fs)

Unterstützt Video-Farbskala …………………………..…..….….... 24bit/deep color 30bit,36bit

HDMI-Audioformat ........ DTS-HD/Dolby-TrueHD/LPCM 2/5.1/7.1CH/DTS/Dolby-AC3/DSD

PDIF-Digitalaudioformat ………………………........... Dolby Digital (AC3)/DTS/LPCM 2CH

HDMI-Maximalbandbreite ………………………………………………...……………........ 225MHz

HDMI-Maximalbaudrate …………………….………………….……………………….... 6.75Gbps

Input/Output TMDS-Signal ………….……………………………....….... 0.5~1.5Volts p-p(TTL)

Input/Output DDC-Signal …………………………………………….....….....… 5Volts p-p (TTL)

DAC-Abtastfrequenzbereich …………………………………………….…..…. 32～192 KHz

DAC-Bitratebereich …………………………………………………………………... 16～24 Bit

Analoger Ausgangspegel(1kHz@0dB) .................................................................................... 1V RMS

SNR @ 0dB(CCIR/ARM) ……………………………………………………...….……… ≥90dB

Verzerrung …………………………………………………………………………...….…… ≤0.1%

Frequenzantwort ………………………………………………………………. 20Hz~20KHz

HDMI-Eingangskabellänge ……………………………… ≤15m AWG26 HDMI-Standardkabel

HDMI-Ausgangskabellänge …………………………….. ≤20m AWG26 HDMI-Standardkabel

Maximaler Arbeitsstrom ……………………………………………..……………….…......... 600mA

Netzteilformat Eingang ……......….….……...… AC 100V～240V 50HZ/60Hz, DC5V/1A

Arbeitstemperaturbereich ……..………………….………………….……....... -10 bis +55℃

Temperaturbereich bei Lagerung ……………………………………………….............. -20 bis +60℃

Luftfeuchtigkeitsbereich bei Betrieb ……………………….….…..... 10 bis 90%RH (Keine Kondensation)

Luftfeuchtigkeitsbereich bei Lagerung ……………………….………........ 5 bis 95%RH (Keine Kondensation)

Abmessungen des Gehäuses (L x B x H) ………………………..………..….………............ 85x62x21 (mm)

Gewicht ….……………………………….………………........……………………................. 130g

Hinweise:

1. Verwenden Sie die Maschine gemäß den aufgeführten Anweisungen, um die Lebensdauer der Maschine zu verlängern.
2. Die Maschine sollte an einem Ort fern von feuchter, hoher Temperatur, staubiger, erosiver und oxidativer Umgebung aufgestellt werden.
3. Alle Teile sollten vor starken Erschütterungen, Stößen oder Stürzen geschützt sein.
4. Das Berühren des Netzadapters mit nassen Händen ist verboten.
5. Halten Sie den Kopf des Netzadapters fest und ziehen Sie nicht am Stromkabel, wenn es aus der Steckdose gezogen wird.
6. Schalten Sie die Maschine aus, wenn sie für längere Zeit nicht verwendet wird.
7. Öffnen Sie die Abdeckung nicht und berühren Sie die Innenteile nicht.
8. Verwenden Sie das originale Werk Netzteil.
